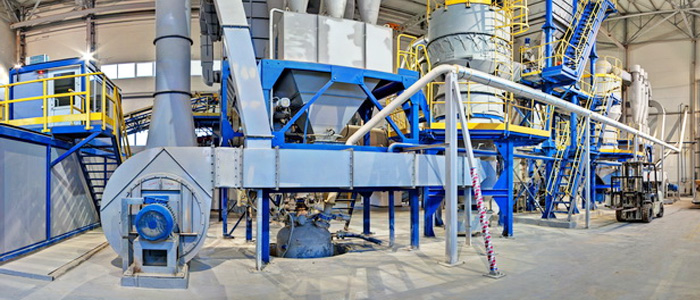

вентил.jpgВентилятор - ротор, на котором определенным образом закреплены лопатки, которые при вращении ротора, сталкиваясь с воздухом, отбрасывают его. От положения и формы лопаток зависит направление, в котором отбрасывается воздух.


Центробежный вентилятор имеет вращающийся ротор состоящий из лопаток спиральной формы. Воздух через входное отверстие засасывается во внутрь ротора, где он приобретает вращательное движение и, за счет центробежной силы и специальной формы лопаток, направляется в выходное отверстие спиральной улитки. Таким образом, выходной поток воздуха находится под прямым углом к входному. Данный вид вентилятора широко применяется в промышленности.


В зависимости от типа, назначения и размеров вентилятора, количество лопаток рабочего колеса бывает различным, а сами лопатки изготавливают загнутыми вперёд или назад (относительно направления вращения).








Преимущества

В зависимости от типа, назначения и размеров вентилятора, количество лопаток рабочего колеса бывает различным, а сами лопатки изготавливают загнутыми вперёд или назад (относительно направления вращения).

Применение радиальных вентиляторов с лопатками, загнутыми назад, даёт экономию электроэнергии примерно 20 %.

Также они легко переносят перегрузки по расходу воздуха.

Преимуществами радиальных вентиляторов с лопатками рабочего колеса, загнутыми вперёд, являются меньший диаметр колеса, а соответственно и меньшие размеры самого вентилятора, и более низкая частота вращения, что создаёт меньший шум.

Сфера применения

Вентиляторы обычно используются для перемещения воздуха в различных целях: для вентиляции помещений, охлаждения оборудования, воздухоснабжения процесса горения (воздуходувки и дымососы), а так же в различных технологических процессах (например для пневмотранспорта сыпучих материалов).

Технические характеристики

Обозначение

Мощность,

кВт

n,

мин-1

Полное давление, кПа

Расход воздуха, м3

Диаметр колеса,

м

Материал колеса

ВЦ-861.01

7,5

3000

8

0,64

0,63

Алюминий

ВЦ-861.02

11

3000

8

0,9

0,63

Алюминий

ВР-6,3.01

7,5

3000

8

0,5

0,63

Сталь

ВР-6,3.02

5,5

3000

8

0,35

0,63

Сталь

ДЦ-9702

11

3000

8

1,0

0,63

Сталь

ДЦ-1.6.001.26

22

3000

8

1,9

0,63

Сталь

ВР-7,0.01

18,5

3000

10

1,15

0,7

Сталь

ВР-7,0.02

18,5

3000

10

1,35

0,7

Сталь







Центробежный вентилятор имеет вращающийся ротор состоящий из лопаток спиральной формы.

 Воздух через входное отверстие засасывается  внутрь ротора, где он приобретает вращательное движение и, за счет центробежной силы и специальной формы лопаток, направляется в выходное отверстие спиральной улитки.

Таким образом, выходной поток воздуха находится под прямым углом к входному.

 Данный вид вентилятора широко применяется в промышленности.
